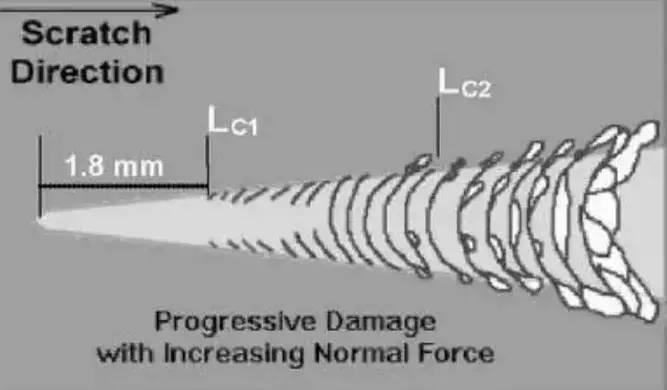

高温划痕试验是用具有光滑圆锥顶尖的划针在高温下逐渐增加载荷下刻划涂层表面,直至涂层被破坏,涂层破坏时所加的载荷称为临界载荷,并以此作为涂层与基体高温结合力的度量。
涂层结合力是指涂层与被涂层基体表面的相互粘附能力，也就是将涂层从基体上剥离的难易程度。越难剥离，意味着涂层的结合力越好。
高温划痕仪，包括有一气氛室，所述气氛室内设置有用于加热试样的加热装置、循环水冷装置、带动所述加热装置移动的XY平台、划痕仪主机以及划痕图像采集装置，所述划痕图像采集装置与所述加热装置之间设置有一冷却盘，所述冷却盘上设置有一观察孔，所述观察孔内嵌装有隔热镜片，所述冷却盘内通有循环对其冷却的液体，其可以在高温环境下观察待检测金属材料表面的划痕并进行划痕值计算。
通过高温炉对试样进行加热，将试样加热到目标温度后划痕仪对试样施加载力值，该力值连续可调整，正向力值稳定后X轴单向移动，带动试样滑动一定距离，同时侧向传感器测试出摩擦力。通过正向力和测向力可以计算摩擦系数，同时通过压头在试样表面产生划痕，通过所述划痕图像采集装置包括有物镜以及设置于所述物镜内的光学系统，所述光学系统包括有用于连接至外部计算机的CCD模块、窄带光源以及滤光镜片，所述光源发出的单频光照射在试样上并反射后进入CCD模块，根据高温划痕检测的需要，且CCD模块采集到的划痕图像清晰可辨，因而，可以精确的计算划痕的面积及长度，根据它计算出来的陶瓷涂层的高温结合力也更加精确。
高温划痕仪适合测试发动机叶片陶瓷涂层在高温环境下的划痕及高温陶瓷涂层与金属基体的结合力，从而综合评叶片整体的高温力学性能。
主要参数：
- 加荷范围: 1N-200N自动连续加荷,精度0.1N
- 划痕速度: 2mm/min-10mm/min
- 加荷速率: 10N/min-100N/min
- 测量范围：0.5μm-100μm
- 划痕范围：1mm－20mm，自动
- 摩擦力显示：0.5–1000g
- 测试操作：键盘操作，微机控制
精密定位平：
- X 方向移动范围：20mm
- Y 方向移动范围：20mm
- 工作 XY 方向定位分辨率：0.01mm
- 工作 XY 方向定位精度：0.01mm
