一、电磁铆接机总体介绍
■ 采用PLC电脑控制，恒流充电；
■ 台式机和便携式（带手动铆枪）两种机型可选；
■ 铆接电压数字、指针表双重显示；450V~4000V(65系列6500V)间任意可调；
■ 电容量可切换、并有电容量显示；
■ 铆接产量计数功能；
■ 输出脉冲电流显示功能
■ 多种安全保护功能。
二、电磁铆接机ERM30系统组成

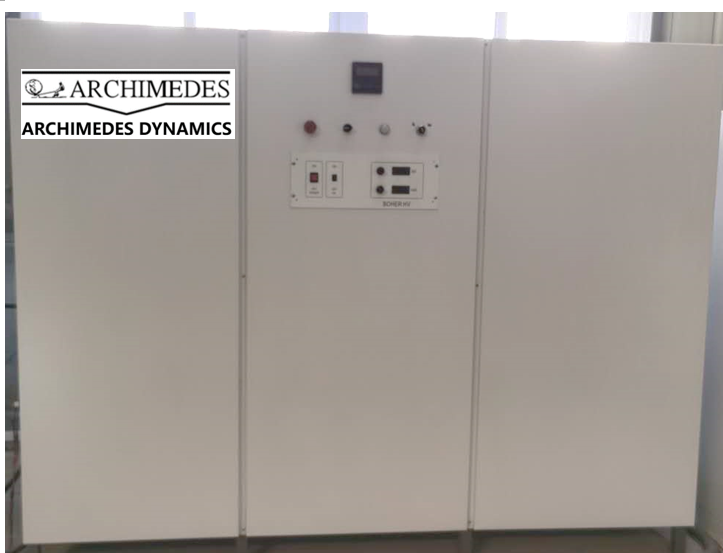

2.1 控制柜
控制柜包括机柜、操作面板、充放电控制电路等。储能电容柜主要包括个的脉冲电容、变压器以及真空开关。设有电源开关、暂停、充电、放电、复位按钮及工作电压设定旋钮,装有电压表和各种指示灯来显示设备的工作状态信息传达显示方法,包括仪表显示、声响信息传达、触觉信息传达、符号传达等。操纵控制技术,包括机器的操纵装置、仪表控制装置、键盘技术等。安全保障技术,包括机器保险装置、防止人为的失误、事故控制方法、救援方法、安全措施等。
2.2储能电容柜
充电回路是铆接机的重要环节,它必须可靠、高效地给储能电容充电。充电回路包括第一级直流电源、第二级开关充电电源、升压变压器、整流电路及相应保护电路。充电回路的作用是把交流电经过升压、整流等变换,转变成储能电容中的能量。这个回路由第一级直流电源、第二级半桥逆变电路、高压升压变压器、高压大电流整流硅堆、限流电阻、储能电容、采样电阻组成。充电回路的工作过程为进线的交流电,经过整流桥和滤波电容,得到左右的直流电压,该电压作为第二级半桥逆变电路的输入第二级逆变电路经由逆变,变压器输入的电压脉冲,高压变压器把电压升高到充电电压,经过整流后,通过限流电阻给电容充电。采样电阻上的采样电压送给比较电路板,与设定基准电压比较,到达预先设定的充电电压就停止充电。
显示及设置：
通过多圈精密电位器调节输出电压值，通过数显表显示工作电压、电流值。故障指示通过故障指示灯指示。
连接器：
输出高电压通过高压接头连接，安全可靠。
储能电容主要特点：
·功耗低，适宜于大功率、大电流、高耐压、高浪涌应用；
·具有最好的容量和体积性能比；
·随温度变化小，使用寿命长；
·反峰电压可达最高；
·高储能,耐高脉冲电流能力；
·自恢复特性好，性能稳定；
·低电感,低ESR；
·外壳材料为不锈钢或冷轧板、安装方便 。
2.3 铆接部分
铆接部分包括线圈和工作台，可以根据不同用户需求订制。
三、电磁铆接工艺特点:
电磁铆接成形时,材料的变形方式不同于准静态加载,因而对一些特殊的材料的成形有着其它方法无法代替的优越性。与普通铆接方法相比,电磁铆接由于加载速率高,铆钉成形快,钉杆膨胀均匀,因而采用这一方法进行干涉配合铆接产生的干涉量均匀,接头疲劳寿命长。另外,电磁铆接对一些冷塑性较差,普通铆接方法难以铆接的材料仍能成功地实施。其应用主要在以下几点;
3.1干涉配合铆接
干涉配合能提高结构疲劳寿命,已成为结构延寿的主要工艺方法。普通铆接时钉杆膨胀不均匀,特别是对厚夹层结构,很难保证沿整个钉杆均有干涉,因而难以达到最佳疲劳寿命增益。电磁铆接由于成形时间短,钉杆膨胀和镦头的成形几乎同步完成,因而在钉杆和钉孔间形成的干涉量比较均匀,当钉孔间隙较大或夹层厚度较大时仍能实现干涉配合,接头疲劳寿命长。
3.2复合材料结构铆接
复合材料具有许多优异性能,因而在民机制造中得到广泛应用。和金属结构相比,连接是复合材料结构的薄弱环节,结构破坏的60%～ 80%发生在连接处。为防止冲击损伤,复合材料结构制造中一般限制锤铆方法。由于普通铆接的钉杆膨胀不均匀,为防止挤压破坏,复合材料结构连接限制干涉配合。电磁铆接是一种冲击距离为零的冲击加载,对结构产生的冲击损伤远小于普通锤铆方法。另外,电磁铆接的钉杆膨胀均匀,用于复合材料结构铆接可以防止挤压破坏。因此,电磁铆接技术可以用于复合材料结构连接。
3.3干涉配合紧固件安装
目前干涉配合紧固件一般采用液压压入或锤击打入的方法。这种方法存在如下的一些缺点:①紧固件容易屈服并且膨胀,安装比较困难;②对于具有较大干涉量的金属紧固件,采用打入的方法容易造成孔壁损伤,而液压安装往往要求结构比较开敞。而电磁铆接技术则不存在以上问题，而且电磁铆接安装时产生的“凸瘤”较小,有利于接头疲劳强度的提高。
四、技术参数：
项 目 |
规 格 |
能量(KJ) |
1 2.5 5 10 20 30 50 100 |
电压（KV） |
0.5 1 2 3 5 10 |
电容量 |
500~20000μF (可调整) |
最大铆接直径 |
3/16’(4.8mm)
可铆接铆钉材质：钢、铝合金、钛合金一般±5%，根据要求可以更小 |
输入电压 |
AC380V 50Hz；AC220V 50Hz |
输出电压 |
0.5 1 2 3 5 10
（各个量程范围内连续可调） |
开关 |
晶闸管/机械开关（可选） |
控制方式 |
PLC/按钮开关（可选） |
电压稳定度 |
≤1% |
|
|
负载稳定度 |
≤1% |
输出纹波 |
≤1% |
显示 |
具有电压、电流显示 |
冷却方式 |
风冷 |
使用环境温度宽 |
-40℃～+75℃ |
使用地点 |
工厂生产环境 |
等效串联电阻 |
ESR≤5mΩ |
保护措施 |
过压保护/过流保护/机械保护 |
测试系统（可选） |
应力应变测试系统及瞬间电流测试系统 |
线圈 |
依据用户需求定制 |
可选附件 |
电磁铆接枪或者机架 |
